全彩3D打印医疗模型案例：彩色解剖模型让术前沟通更直观

客户需求：让患者“看得懂”的解剖模型

客户是深圳一家三甲医院的外科科室，术前谈话长期依赖 CT 影像和手绘示意图。影像对医生很直观，但对患者和家属门槛太高，沟通反复、理解偏差大。科室希望做一批可手持讲解的彩色解剖模型，同时用于年轻医生教学。

具体要求

• 动脉、静脉、病灶用不同颜色区分，颜色语义要符合医学惯例
• 模型可手持、可清洗，表面不能掉色
• 关键血管分支结构不能简化过度

方案：影像分割 + 全彩一次成型

我们先对 CT 数据进行分割与三维重建，把动脉、静脉、实质组织与病灶分别提取为独立网格，再合并为可一次成型的整体模型，避免分件拼装造成的错位。

• 数据来源：CT 薄层扫描，层厚 0.625 mm
• 建模：血管与病灶分别分割，最小血管直径保留至 1 mm
• 工艺：全彩粉末 3D 打印，层厚 0.1 mm，一次成型
• 后处理：渗透固化，表面可擦拭清洁，色彩稳定

使用效果

• 术前谈话时可直接指出病灶位置与血管关系，家属提问明显减少
• 年轻医生对照模型练习入路，空间关系理解更快
• 模型重量轻，可反复手持讲解，不易损坏
• 同一病例可复制多份，满足科室与教学同时使用

科室反馈

“以前讲十分钟家属还是一知半解，现在拿着模型指一遍，基本都能听懂，谈话效率高很多。”——外科主治医师

落地建议

医疗模型的关键在数据分割质量，而不是打印本身。建议由临床医生确认分割边界后再打印；如果只是用于沟通展示，可适当简化细小分支以控制成本，用于手术规划则需保留关键血管走形。

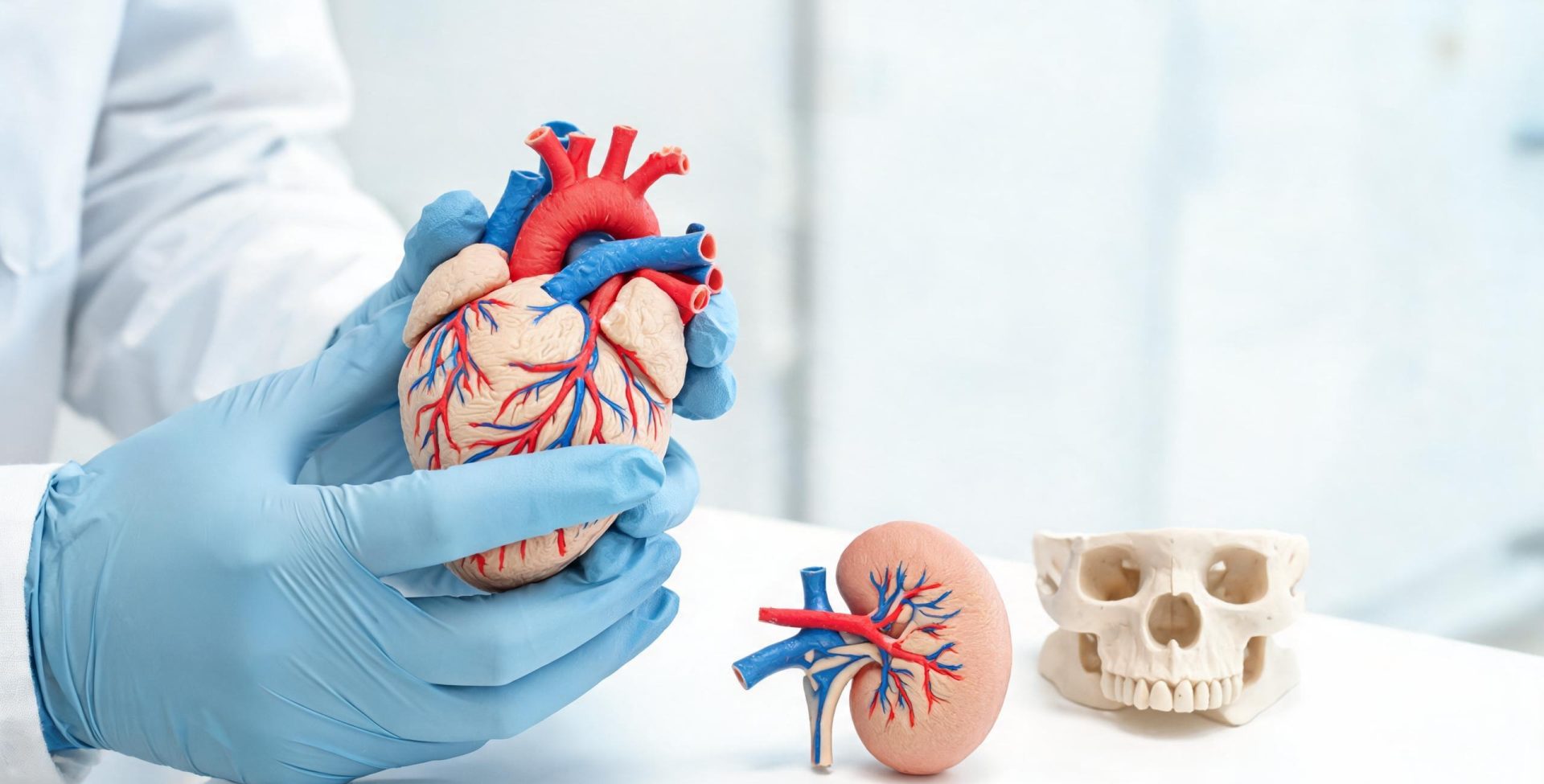

说明：本文配图为样件效果示意，不涉及任何真实患者数据。医疗模型仅用于沟通、教学与展示，不作为诊断依据。
